Метод "Стрелочная диаграмма"

Другие названия метода: "Сетевой граф", "Метод PERT", "Метод критического пути", "Диаграмма Гантта".

Назначение метода

Применяется после выявления проблем, требующих своего решения, и определения необходимых мер, сроков и этапов их осуществления. Японский союз ученых и инженеров в 1979 г. включил стрелочную диаграмму в состав семи методов управления качеством.

Цель метода

Детальное планирование оптимальных сроков выполнения всех необходимых работ для реализации поставленной цели и последующий эффективный контроль хода проведения работ.

Суть метода

Наглядное и системное графическое отображение последовательности и взаимозависимости действий (работ, решений или мероприятий), обеспечивающих своевременное и планомерное достижение конечных целей.

Стрелочная диаграмма представляет собой диаграмму хода проведения работ, из которой наглядно видны порядок и сроки проведения различных этапов. Этот инструмент используется для обеспечения уверенности, что планируемое время выполнения всей работы и отдельных ее этапов по достижению конечной цели является оптимальным. Инструмент применяется как для планирования, так и для контроля работ.

План действий

  1. Сформировать команду из специалистов, владеющих вопросами по обсуждаемой теме.
  2. Четко сформулировать проблему, требующую решения.
  3. Определить необходимые меры, сроки и этапы выполнения работ.
  4. Построить диаграмму хода проведения работ, отобразив последовательность действий, необходимых для получения требуемого результата.
  5. Осуществить эффективный контроль за ходом выполнения работ.

Особенности метода

По сути, это хорошо известный метод сетевого планирования, в основе которого лежит метод критического пути (МКП) и метод оценки и пересмотра планов (PERT), в котором для отображения и алгоритмизации тех или иных действий или ситуаций используются сетевые модели, простейшие из которых - сетевые графики. Кроме этого, в тех же целях используются еще и диаграммы Гантта, которые оказались вполне подходящими для визуализации процессов.

Диаграмма Гантта - горизонтальная линейная диаграмма, на которой задачи проекта представляются протяженными во времени отрезками, характеризующимися датами начала и окончания, задержками и возможно другими временными параметрами.

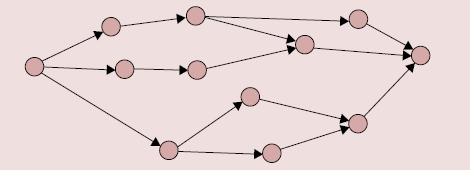

Стрелочная диаграмма

Стрелочная диаграмма

Диаграммы Гантта имеют свою терминологию. Операции называются работами. Каждой операции присваивается порядковый номер. За ним следует название работы. В строках, соответствующих операциям, отмечаются: момент начала каждой из них, время проведения и момент окончания.

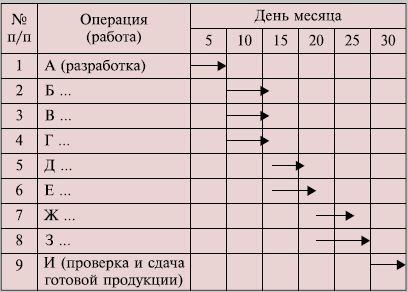

Диаграмма Гантта

Диаграмма Гантта

На сетевом графе показана последовательность работ и влияние той или иной операции на ход выполнения последующих операций. Поэтому сетевой граф более удобен для контроля за ходом выполнения работ, чем диаграмма Гантта, рассматривающая работы так, как будто они независимы друг от друга.

Сетевой граф планирования работ

Сетевой граф

Дополнительная информация:

  • Работа не с конкретными числовыми данными, а со словесными высказываниями.
  • Диаграмма позволяет устанавливать понимание между специалистами различного профиля и облегчает достижение согласия среди них.

Достоинства метода

Наглядность, простота освоения и применения.

Недостатки метода

Отсутствие правил отбора и критериев оценки перспективности и эффективности вариантов выполнения всех необходимых работ.

Ожидаемый результат

Конкретный план выполнения работ, обеспечивающий своевременное и планомерное достижение конечных целей.

А.М. Кузьмин
